FRh101:

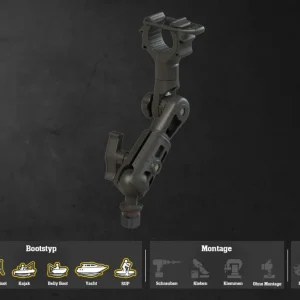

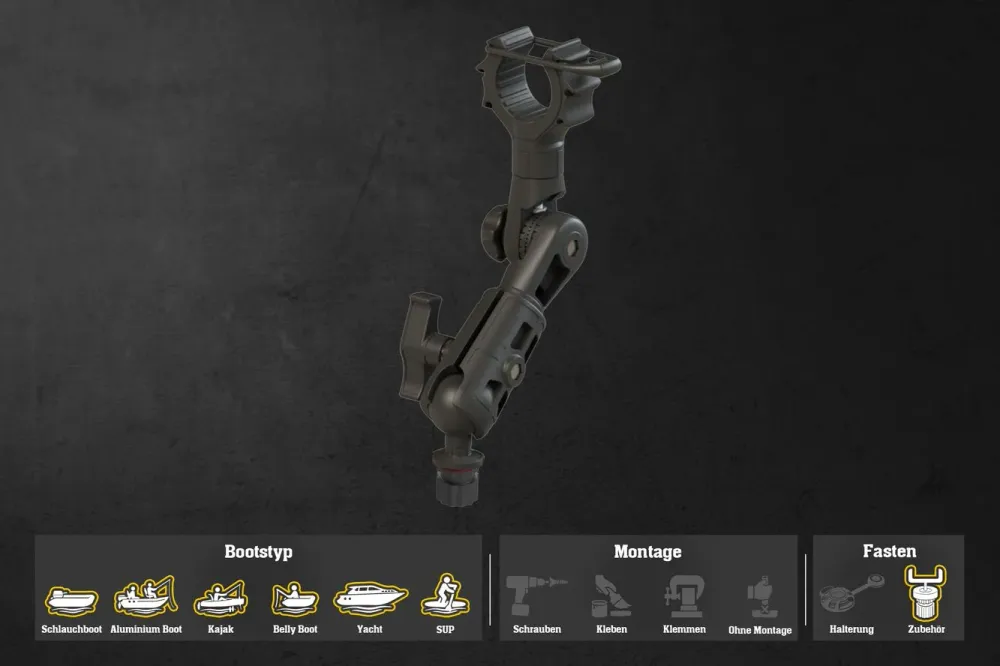

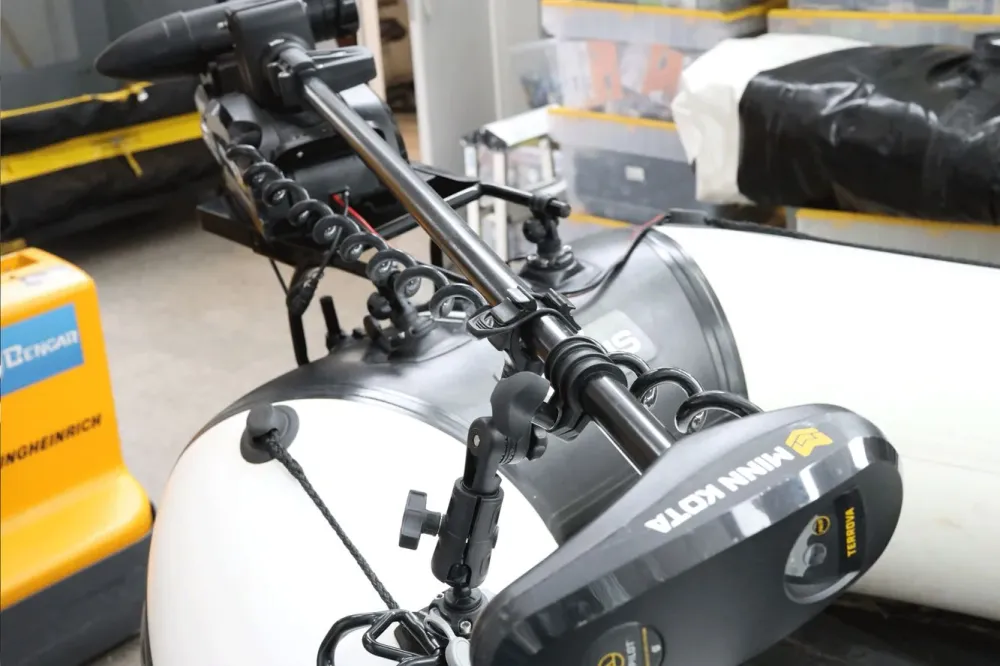

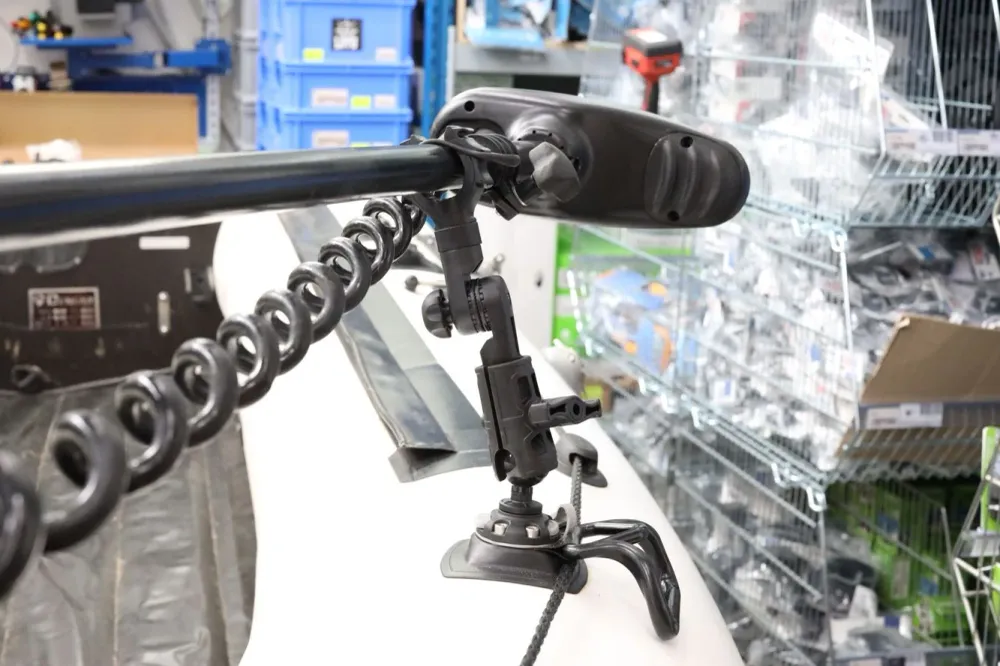

Dieses Modell eignet sich zur Befestigung der Beine verschiedener Elektromotoren (Elektroanker) mit einem Durchmesser von bis zu 50 mm. Das Design wird an der inneren T-Nut des Bootes montiert, für die Installation sind keine zusätzlichen Werkzeuge und Geräte erforderlich. Der im Lieferumfang enthaltene T-Bolzen des Schlosses Fs223 wird in das T-Profil eingesetzt und durch Anziehen des Mutterngriffs an der gewählten Stelle fixiert.
Die Halterung, in der der Fuß des Elektromotors eingebaut und befestigt wird, ist innen mit Polyurethan beschichtet und in der Breite der Abdeckung verstellbar. Am äußeren Teil befinden sich elastische Vorsprünge zur Befestigung der elastischen Klemme. Die Halterung ist um 360° um die Achse drehbar. Die Konstruktion sieht außerdem eine Schlitzverbindung vor, die bei Bedarf eine Ergänzung mit Adapterscheiben oder Verlängerungskabeln ermöglicht.
Zur bequemen Anpassung im Raum kommt ein Kugelgelenk zum Einsatz, das es ermöglicht, den Halter um 360° um die Kugel zu drehen und durch Anziehen des Mutterngriffs an der gewählten Stelle zu fixieren.
Alle Hauptteile bestehen aus glasfaserverstärktem Polyamid, einem langlebigen Material, das witterungs- und meerwasserbeständig ist. Um die Lebensdauer des Produkts zu verlängern, empfehlen wir, es nach der Verwendung im Meerwasser mit reichlich frischem Wasser abzuspülen.

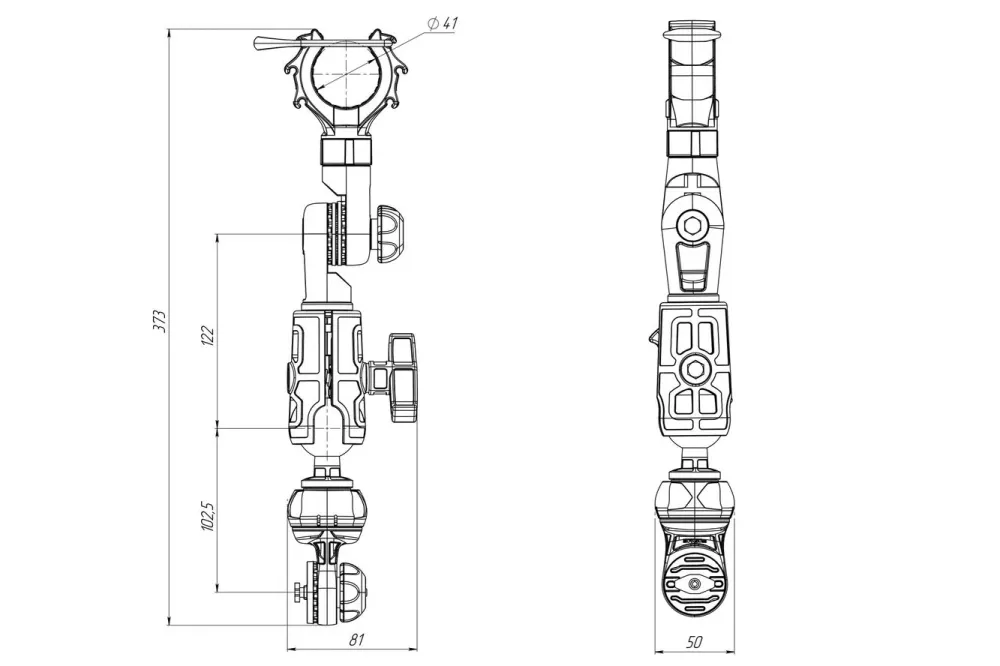

Entwickelt für die Befestigung der Beine des Elektromotors mit einem Durchmesser von bis zu 50 mm. Die Baugruppe umfasst den Halter Modell Rh101, den Adapter SBa038 und das Schloss mit seitlichem T-Bolzen Modell Fs223. Die Konstruktion des Halters besteht aus einem Körper mit elastischer Klemme und äußeren Vorsprüngen zur Befestigung, verbunden mit einem Dreh-Kipp-Adapter mit einer M6 * 40 DIN 912-Schraube und einer M6 DIN 985-Mutter, einer geneigten Verbindung, ausgestattet mit einem Feder- und Dp230-Modell-Unterlegscheiben mit 7,5°-Schlitzen und Adapter mit externen Schlitzen 30°. Die Neigungsposition wird mit einem Sechskantgriff mit eingesetzter Mutter M6 DIN 934 und einer Schraube M6*55 DIN 933 fixiert. Die gesamte Struktur wird im Fs223-Schloss befestigt und kann auf Bootsprofilen installiert werden, die mit einer T-Nut ausgestattet sind. Die Hauptteile bestehen aus glasfaserverstärktem Polyamid, Klemme, Die Dichtung an der Innenseite des Gehäuses und die Ab038-Kugelabdeckung bestehen aus Polyurethan. Befestigungselemente – Edelstahl der Güteklasse A2 (außer Messingmutter M6 DIN 934).
